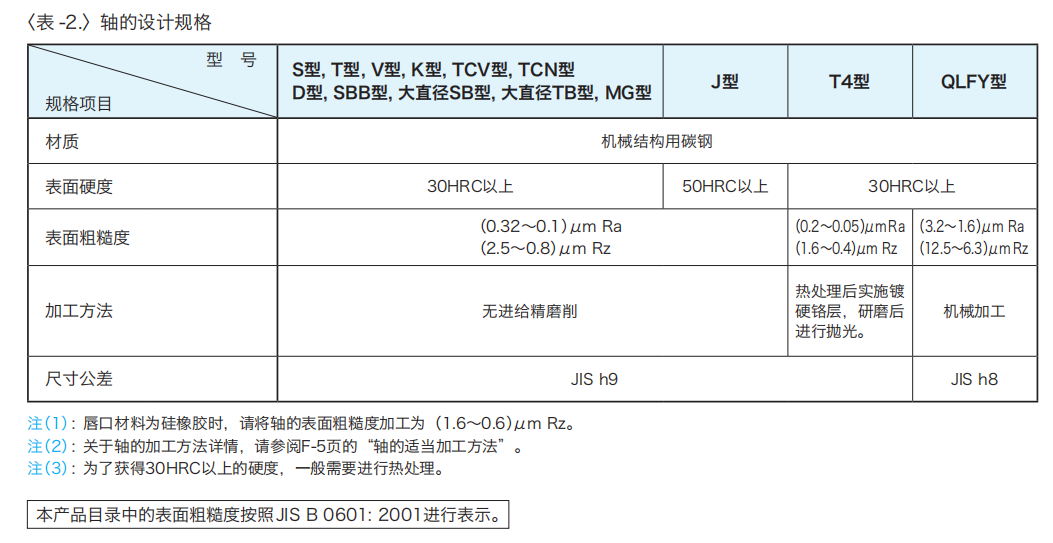

軸的設計規格見<表-2.> ，軸的倒角部位的形狀與尺規<表-3.>. <表-4.> 。

安裝油封的軸的材質、硬度、加工方法等都對油封性能有顯著影響，請充分研究后設定設計規格。

（1）軸的材質

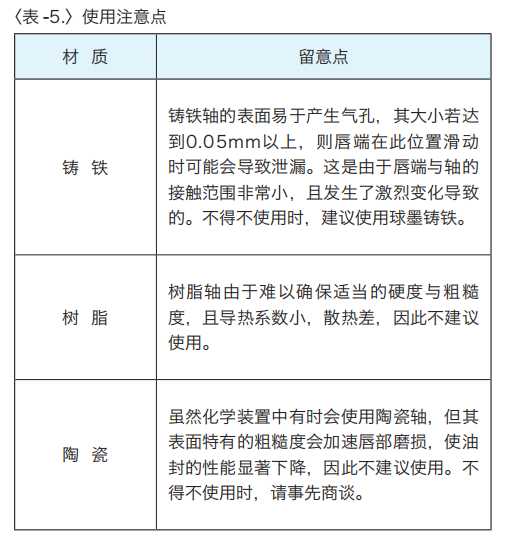

除機械結構用碳鋼外，還可使用鑄鐵、樹脂等，使用這些材質時，請事先參閱<表-5.>的使用注意點。

(2)軸的硬度

和油封唇部接觸的軸的表面硬度必須在30HRC以上。理由如下：

①軸表面難以碰傷。

②加工時容易得到適合油封的表面粗糙度。

③軸(特別是空心軸)不易產生變形。

④可控制軸磨損。

關于碰傷，比較容易被忽視，必須十分小心，因?yàn)樵诎徇\(yùn)及裝配時，部件與部件相碰，容易碰傷。

使用J型(RAREFLON密封)時，和唇部接觸的軸的表面硬度為50~ 60HRC。

(3)軸的粗糙度與加工方法

雖然會因軸的速度或油量而有所不同，但--般軸的粗糙度過大或過小都會影響到泄漏或磨損，因此請確保即使軸的表面粗糙度在(2.5~0.8) μm Rz的范圍內(T4型、QLFY型除外)，若軸的加工紋路有方向性，也有可能導致泄漏。
