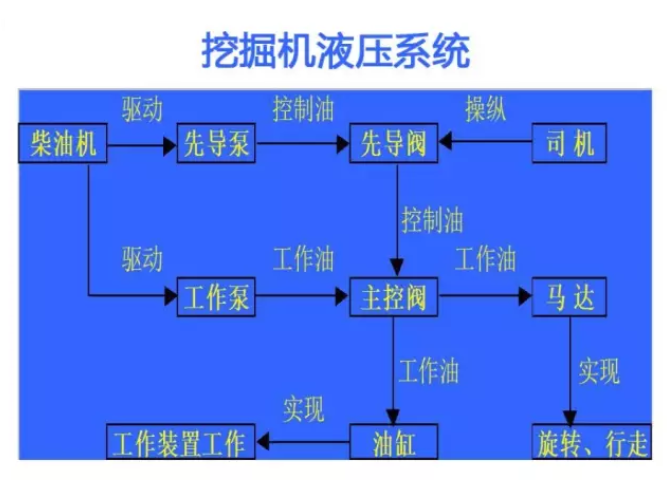

一、挖掘機液壓系統的主要部件

動力元件：將機械能轉換為液體壓力能。顧名思義，就是為挖掘機提供動力的元件，例如液壓泵等。


執行元件：將液體壓力能轉換為機械能。執行，也就是去做某個動作、做某種運動，例如油缸、液壓馬達等，液壓油缸的直線運動（來回伸縮），液壓馬達的回轉運動（來回旋轉）等。


控制元件：各種閥。大致有壓力控制閥、流量控制閥、方向控制閥等。


輔助元件：油箱、過濾器、管路、接頭、密封、冷卻器、蓄能器等等。


在下圖列出了挖掘機液壓系統的主要部件的部分圖片。


二、液壓泵調節器是如何控制流量的

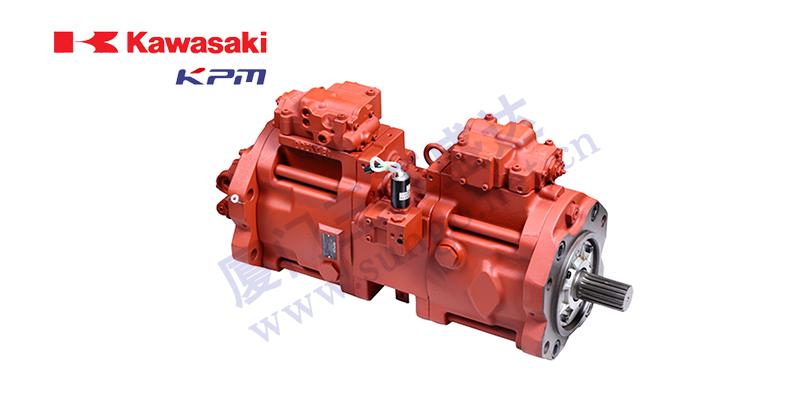

以川崎泵（K3V）為例，此泵是斜盤式串連軸向柱塞變量雙泵。斜盤式是指靠改變斜盤傾角控制柱塞泵流量，同時還有斜軸式（靠概念缸體位置改變泵流量）；串聯泵是指兩個泵一前一后，并聯是指兩個泵一左一右。該裝置由前泵，后泵和先導油泵組成。主泵上裝有調節器，對泵進行控制。

大家知道泵的輸出流量大小是根據需要進行變化并與負載相匹配，這樣可以避免不必要的功率浪費。斜盤式柱塞泵是靠改變泵的斜盤傾角，從而改變柱塞行程，來改變流量的。



斜盤是在柱塞泵內部的，如果在外部增加一個機械裝置，我們?cè)谕獠窟M(jìn)行操作，就能控制斜盤傾角就好了，這個外部的裝置就是液壓泵的調節器。剛才已經講述，泵的排量大小由柱塞行程決定，行程大小受泵斜盤擺角α影響，即泵的斜盤擺角α大，則柱塞行程變大，泵的排量增大，反之，泵的斜盤擺角α由大變小，則柱塞行程由大變小，泵的排量減小。


斜盤擺角α由伺服活塞移動而改變，伺服活塞運動受泵調節器控制。
